1. 产品概述

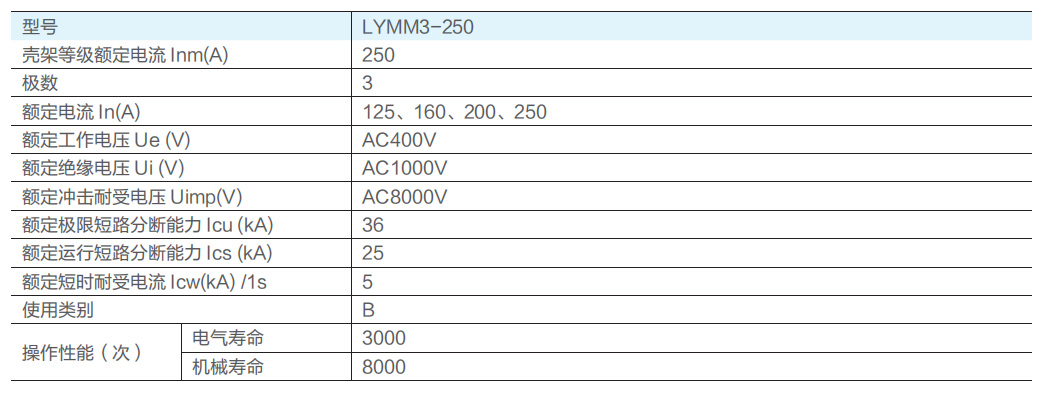

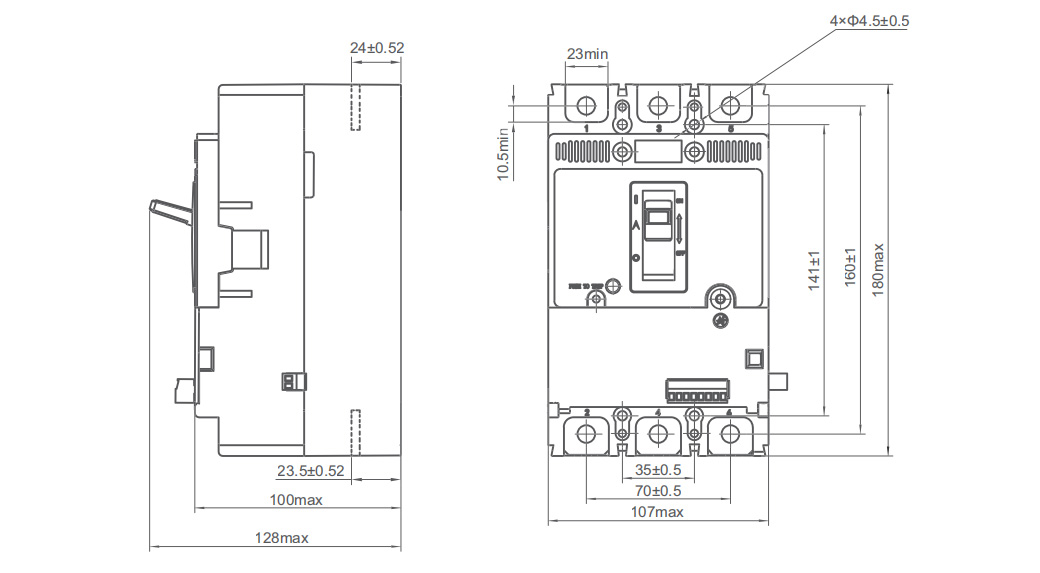

LYMM3-250 系列智能量测开关，适用于交流 50Hz、额定电流 250A、额定绝缘电压 1000V、额定工作电压 400V 的三相 四线、中性点直接接地的配电网络中。量测开关具有 HPLC 通信、高精度交流采样、供电关系拓扑识别、计量箱管理、窃电预警、 停电事件上报、线损分析研判、端子温度检测、故障自动诊断等多项物联感知功能，具有过载长延时、短路短延时、短路瞬时、 过欠压及断相保护功能，多种保护功能对线路和电源设备起到保护作用，对负载端的检测和监控可降低电网的运维成本，可为将 来的能效系统提供必要的数据。
2. 型号含义
3. 符合标准
-GB/T 14048.2 低压开关设备和控制设备 第 2 部分 : 断路器
-DL/T 645 多功能电能表通信协议
-DL/T 698.45 电能信息采集与管理系统 第 4-5 部分 : 面向对象的互操作性数据交换协议
-Q/GDW 1354 智能电能表功能规范
4. 使用环境条件
◎ 工作温度：正常工作温度 -35℃ ~+70℃，运输和存储温度为 -40℃ ~+70℃。
◎ 海拔：海拔不超过 2000m。
◎ 大气条件：安装地点大气相对湿度在周围最高温度为 +40℃时不超过 93%，在最湿月的月平均最低温度为 +23℃时，该月的 月平均最大相对湿度为 83%. 并考虑到因温度变化发生在产品表面上的凝露。
5. 主要特性
◎ 电流保护功能：过载保护、短路延时、短路瞬时保护
◎ 通讯方式多样：RS485、载波、蓝牙
◎ 通讯协议多样：支持 DL/T 645-2007、DL/T 698.45-2017 通信扩展协议
◎ 高精度电能计量功能：正反向的有功能电、无功电能
◎ 高精度的测量功能：电流、电压、频率、功率、有功电量均达 0.5 级
◎ 电量冻结功能 ◎ 开关本体事件判断功能
◎ 高精度的时钟功能 ◎ 地理位置信息功能
◎ 具备窃电分析功能 ◎ 具备抄表功能
◎ 温度检测功能 ◎ 拓扑识别及数据处理功能
◎ 特征电流接收和发送功能 ◎ 具备抄读智能物联锁功能
5. 量测功能说明
电能计量
电能计量应满足以下要求：
a) 具有正向、反向有功电能量和四象限无功电能量计量功能，并可以据此 设置组合有功和组合无功电能量。 b) 四象限无功电能除能分别记录外，还可通过软件编程，实现组合无功 1 和 组合无功 2 的计算、记录。 c) 具有计量各分相正、反向有功电能量功能；不应采用各分相电能量算术加 的方式计算总电能量。
测量及监测功能
可测量总及分相有功功率、无功功率、功率因数、分相电压、分相电流、频率等运行参数，测量范围和精度应满足以下要求：
a) 电压准确度：最小分辨率：0.1V；电压值范围：0.7Ue ≤ U ≤ 1.3Ue，误差极限：±0.5%。
b) 电流准确度：额定电流小于等于 250A：最小分辨率：0.002A；额定电流 315~400A：最小分辨率：0.004A；额定电流 500~630A：最小分辨率：0.006A；额定电流 700~800A：最小分辨率：0.008A； 电流值范围：0.004In ≤ I ＜ 0.01In， 误差极限： ±0.75%；电流值范围：0.01In ≤ I ≤ Imax，误差极限：±0.5%。
c) 频率准确度：最小分辨率：0.01Hz。 测量范围：45.00Hz ~ 55.00Hz，误差极限： ±0.1Hz，d) 总功率因素准确度：最小分辨率：0.001； 测量范围：0.500—1.000，误差极限：±0.005。 量测开关应能提供电参量越限检测，可对线 ( 相 ) 电压、电流、功率因数等 参数设置限值并进行监测，当某参数超出或低于设 定限值时，应以事件方式进行记录，记录格式及要求应满足 DL/T 645— 2007 及其备案文件或者满足 DL/T 698.45—2017。
冻结功能
冻结功能应满足以下要求：
a) 冻结功能应至少包含瞬时冻结、分钟冻结、整点冻结、日冻结和月冻结。 所有冻结功能应满足 Q/GDW 1354—2020 的要求。
b) 瞬时冻结：在非正常情况下，冻结当前的日历、时间、电能量和重要测量量的数据；瞬时冻结量应保存最后 3 次的数据，支持 采用广播地址触 发，每一 自然日最多触发 3 次；
c) 分钟冻结 ( 负荷记录 ) ：量测开关的存储空间至少默认记录正反向有功总电能、组合无功总电能、 四象限无功总电能、分相电压、 分相电流、 有功功率，无功功率、功率因数，在间隔时间为 15min 的情况下能够记 录不少于 365 天的数据量；
d) 整点冻结：存储整点时刻的有功总电能，应可存储 254 个数据；
e) 日冻结：存储每天零点的电能量，应可存储 62 天的数据量。停电时刻错过日冻结时刻，上电时补全日冻结数据，最多补冻最 近 7 个日冻结数据。
f) 月冻结：存储每月 1 日零点的总电能，应可存储 12 次。
事件记录功能
量测开关应至少支持掉电、分合闸、过流、过压、电流不平衡、欠压、电压 不平衡、断相、清零事件记录功能，其他事件记录功 能可由制造商规定，单条事 件记录需至少包含：事件发生时刻、发生原因、发生相别、发生时电参量，事件 判定条件及记录次数 可另行规定，事件记录数据应符合 DL/T 645-2007 及其备案 文件或 DL/T 698.45-2017 通讯规约。
数据清零
量测开关清零功能要求如下：
a) 清除量测开关内存储的电能量、冻结量、事件记录、负荷记录等数据；
b) 清零操作应作为事件永久记录，应有防止非授权人操作的安全措施；
c) 量测开关底度值只能清零，禁止设定。
时钟功能
在参比温度及工作电压范围内，时钟准确度不应超过 0.5s/24h。
在工作温度范围 25℃ ~ ＋ 55℃内 ，时钟准确度随温度的改变量不应超过 0.5s/ ( 24h ) ，在该温度范围内时钟准确度不应超过 0.5s/24h。且时钟应满足 以下要求：
a) 时钟电池：断电后应维持内部时钟正确工作时间大于 5 年，电池电压不 足应有状态反映；
b) 时钟应支持校时：支持主站或终端下发对时命令对时 ( 广播或指令 ) 每天只能校准一次，时差不能超过 5 分钟 ( 仅针对广播校时 ) ；
c) 可通过 RS485、HPLC、蓝牙等通信接口对量测开关校时，日期和时间的设置必须有防止非授权人操作的安全措施。
指示功能
量测开关需具有 LED 灯指示功能，指示功能需包含但不限于运行指示、通讯 指示、告警指示和有功电能脉冲指示，可在说明书 和开关铭牌上明确其他指示灯功能。必备指示功能见下：
a) 运行指示灯 ( 绿灯 ) 在上电后，1s 闪烁一次；
b) 通信指示灯 ( 黄灯 ) 在通信的时候点亮，指示正在通信；
c) 报警指示灯 ( 红灯 ) 在告警事件 ( 如过压、欠压 ) 发生时闪烁；
d) 有功电能脉冲指示灯 ( 红色 ) ，每 kWh 闪烁次数为：实际脉冲常数个。
信号输出功能
信号输出应至少包含：
a) 有功电能脉冲输出； b) 无功电能脉冲输出； c) 时钟秒脉冲输出。
量测开关电能量脉冲输出宽度应大于 60ms。 电脉冲输出在有脉冲输出时， 通过 5mA 电流时脉冲输出口的压降不得高于 0.8V；
在没有脉冲输出时，脉冲输 出口直流阻抗应不小于 100kΩ。
测温功能( 可选 )
量测开关应能测量进出线端子连接处温度，如母排或导线的温度。
可在资料中提供测温点，测量范围及其精度。
量测开关应支持如下数据的读取：
a) 能够远程读取当前各端子的温度参数；
b) 能够远程设置温度报警的上下限值 ( 由用户自己设定 ) 。
拓扑识别功能 ( 可选 )
支持低压台区拓扑识别功能，方便主站实现故障定位、线损分析等功能。
通信功能
载波通信
量测开关载波通信采用宽带载波，性能满足 Q/GDW 1354—2013 中 4.9.3 要求，通信协议遵循 DL/T 645— 2007 规约及其备 案文件或 DL/T 698.45— 2017 规约。
RS485 通讯
量测开关 RS485 通信应满足 Q/GDW 1354-2013 中 4.9.1 要求，通信协议遵 循 DL/T 645-2007 规约及其备案文件或 DL/T 698.45-2017 规约。
蓝牙通讯
量测开关蓝牙通讯信号采用分散式网络结构以及快跳频和短包技术，支持点 对点和点对多点通信，工作在全球通用的 2.4 GHz ISM 频段。 采用时分双工传 输方案实现全双工传输。
性能符合 Q/GDW 11421-20XX 中 6.9，6.10 和 6.13，通讯协议遵循 DL/T 645-2007 规约及其备案文件或 DL/T 698.45- 2017 规约。
维护升级功能
可在线升级软件功能
安全认证
采用国密软件加密算法，进行安全认证
