1. 产品概述
光伏并网智能断路器采用剩余电流重合闸塑壳断路器作为主体 , 増加光伏专用的保护功能、HPLC 或 HPLC 双模通信功能、 电能质量监控功能与精确计量等电力物联网功能。用于光伏发电系统接入低压电网的断路器。

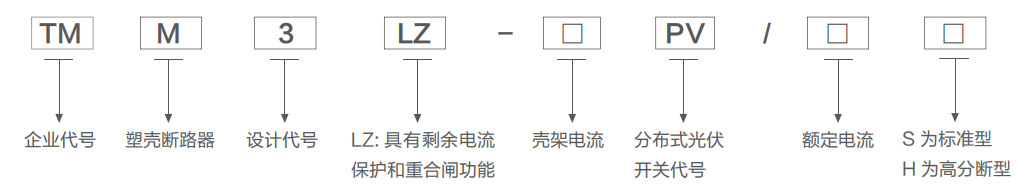

2. 型号含义
3. 符合标准
-GB/T 14048.1 低压开关设备和控制设备第 1 部分 : 总则
-GB/T 14048.2 低压开关设备和控制设备第 2 部分 : 低压断路器
-GB/T 32902 具有自动重合闸功能的剩余电流保护断路器（CBAR）
4. 使用环境条件
1）工作温度应为 -25℃～ +55℃，如在超过 +55℃或低于 -25℃环境温度下，根据制造商和用户的协议降额使用，极限工作温 度为 -40℃～ +70℃；
2) 运输和储存温度宜为 -40℃～ +70℃。处于极端温度下而不操作的断路器不应承受不可逆的损坏，在置于正常条件下断路器应 按规定正常操作；
3) 温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时，对由于温度变化 偶尔产生的凝露应采取特殊的措施。
海拔高度： 安装地点的海拔不宜超过 2000m。注：对用于海拔高于 2000m 的电器，需要考虑到空气的冷却作用和介电强度的下降。对用于 上述条件下运行的电气设备根据制造商和用户的协议降额使用。

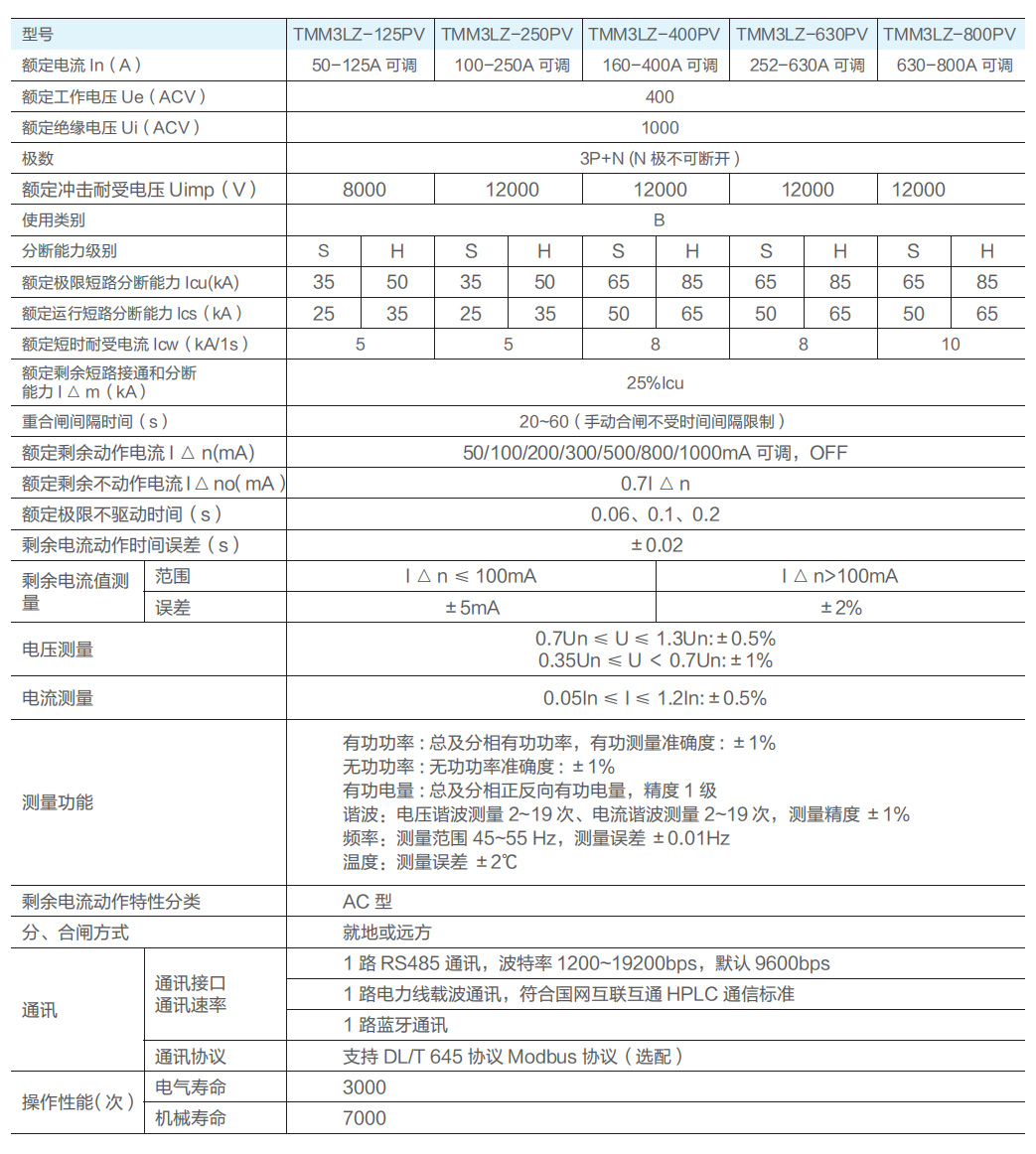

5. 主要特性
光伏并网智能断路器，在具备快速且有效的被动式孤岛保护、发电侧并网保护等功能同时，结合宽带载波和微功率无线双模通讯 技术，大幅提升了分布式光伏并网的安全性，实现低压台区分布式光伏并网的智能化、精细化管理工作。
保护功能：被动式孤岛保护、发电侧带电并网保护、剩余电流保护、过载短路保护、过电压保护、欠电压保护、电流谐波保护、 端子温度保护、频率保护。
通讯功能：支持双模通讯、数据存储及事件上报、支持远程分合闸、支持本地维护。
测量功能：电能质量监测、电气量数据采集、故障监测及指示、电能功率计量。
防孤岛保护：电网线路失电时，切断光伏发电系统与低压配电网的连接，禁止光伏发电侧并网，保证配电网的可靠安全运行。
电能质量监测：可监测各相电压有效值、电流有效值、频率、功率，三相不平衡、谐波等稳态特性指标。
发电侧并网保护：主电网电压正常、且光伏侧无电压输出时，光伏并网开关才允许合闸，避免因逆变器故障产生线路涌流或短路 影响配电网安全运行。
双模通信：内置 HPLC 电力载波和微功率无线通信模块，保障数据通信实时性和可靠性，实现配电自动化三遥建设。
数据交互：断路器与融合终端交互的数据包括电能质量实时监测值、冻结值、数据记录及断路器状态等信息。
在线升级：断路器支持通过融合终端对设备进行在线升级。
拓扑识别 : 能实现台区拓扑自动生成、台区自动识别、相位识别等功能。其中拓扑识别应能反映设备上下游层级关系。
终端协同控制：断路器支持融合终端管理，配合执行融合终端控制策略。1. 断路器应支持融合终端控制分闸，响应融合终端发出 的分闸命令；2. 断路器可支持融合终端控制合闸，响应融合终端发出的合闸命令。
