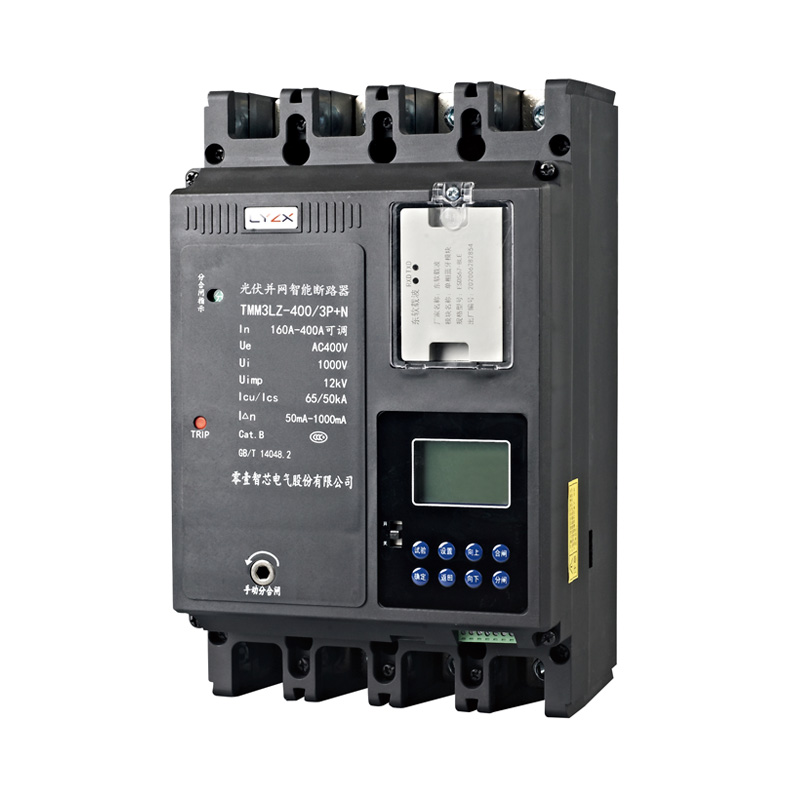

1. 产品概述
TMM3LZ 系列自动重合闸剩余电流保护断路器,主要适用于交流 50Hz, 额定工作电压 AC400V 的配电电网中。用于三相四 线中性点直接接地的供电、用电系统,具有过载、短路、缺相、过压、欠压、剩余电流动作保护等功能,能保护电路及电气设备 免受损坏,同时也能对电路中可能存在的接地故障和人身间接接触提供保护。该产品具有小体积、高分断、低温升等特点,具有 485 和载波通讯功能。
2. 型号含义
3. 符合标准
-GB/T 14048.1 低压开关设备和控制设备第 1 部分 : 总则
-GB/T 14048.2 低压开关设备和控制设备第 2 部分 : 低压断路器
-GB/T 32902 具有自动重合闸功能的剩余电流保护断路器(CBAR)。
4. 使用环境条件
◎ 周固空气温度不超过 +60℃,且 24h 平均温度值不超过 +35℃,周围空气温度下限为 -25℃;
(注 : 对于使用在周围空气温度高于 +60℃或低于 -25℃的工作条件,用户应与制造广协商。)
◎ 最高温度为 +60℃,空气相对湿度不超过 50%,在较低温度下可以有较高的相对湿度,对由于温度变化偶尔产生的凝露应采 取特殊的措施;
◎ 安装地点的海拨高度不超过 2000m;
◎ 无雨雪侵蚀的地方;
◎ 污染等级为 3 级;
◎ 安装类别:断路器主电路安装类别为 III,辅助电路和控制电路的安装类别为 II。
◎ 安装场所的外磁场在任何方向不超过地磁场的 5 倍。

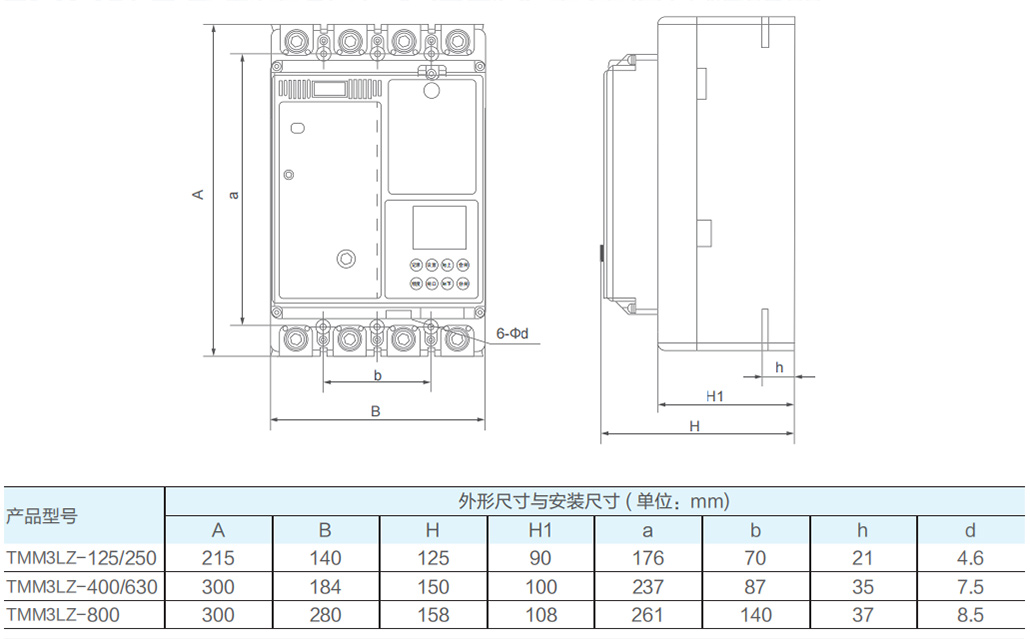

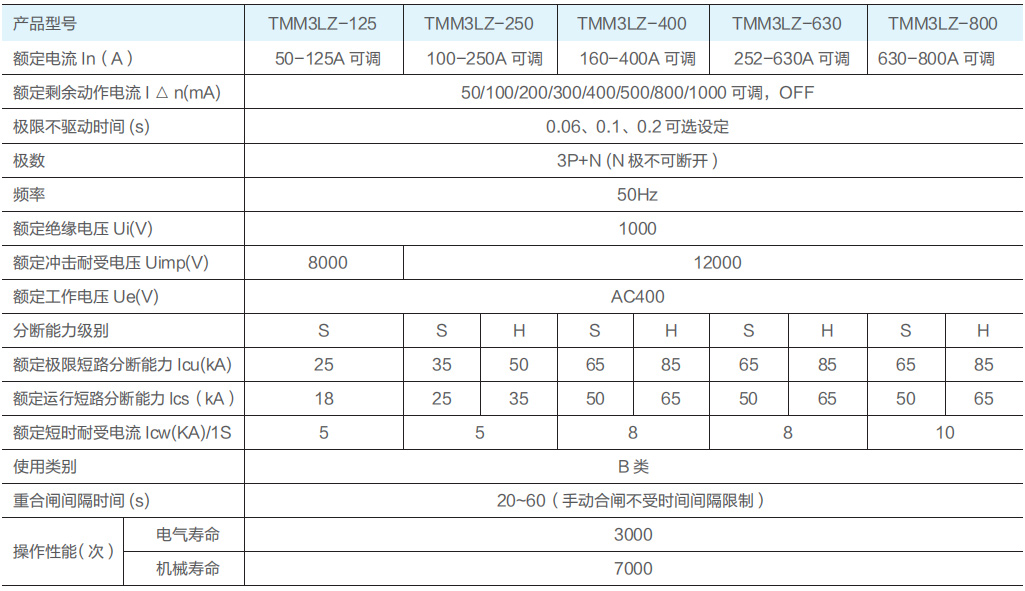

5. 主要特性
◎ 自动重合:当剩余电流超过动作电流值档位动作跳闸后,经过 20-60S 自动重合后 5s 内故障电流消除,则合闸成功断路器正 常运行;如故障电流没有排除,断路器再次跳闸且闭锁,断路器闭锁后将不会自动重合需人工操作解除 .
◎ 过电流保护:即过载长延时反时限保护、短路短延时保护、短路瞬时保护;
◎ 电压保护:即过压保护、欠压保护、缺相保护、缺零保护、断电跳闸、相序保护;
◎ 剩余电流保护:剩余电流档位在线整定,实时监测跟踪线路剩余电流 , 自动调节档位 , 保证产品的投运率和可靠性;
◎ 液晶中文显示:可直观通过按键更改控制器面板上的液晶屏参数,整定保护参数;
◎ 通讯:485 通讯接口具有多种通讯协议可供选择,能与智能配变终端、上位机等建立通信功能,实现远程参数的调整、信息查 询及下载故障参数等功能;
◎ 测量功能:可测参数为电流、相电压、线路剩余电流;
◎ 故障记录:监控并记录跳闸故障;
◎ 实时时钟:具有高精度时钟芯片,常温下 24 小时,时钟偏差< ±1s. 支持外部时钟校对;
◎ 宽电压设计:适应不同的工作电压场合;
◎ 温度保护:即测量进出线端口的温度来进行保护(选配);
◎ 防雷保护:可配置防雷模块;(选配)
◎ 特波保护:防止哺乳动物电击的保护。(选配)
