1. 产品概述
TMB3LE-80 漏电断路器 ( 以下简称 RCBO) 适用于交流 50Hz，额定电压至 230V-400V，额定电流至 80A 的电路中，当 人身触电或电网泄漏电超过规定值时，漏电断路器能在极短的时间内迅速切断电源，保护人身及用电设备的安全，并能避免因电 网过电压而对设备造成损坏。具有过载、短路、漏电保护功能，也可在正常情况下不频繁地通断电器装置和照明线路，尤其适用 于工业和商业照明配电系统。

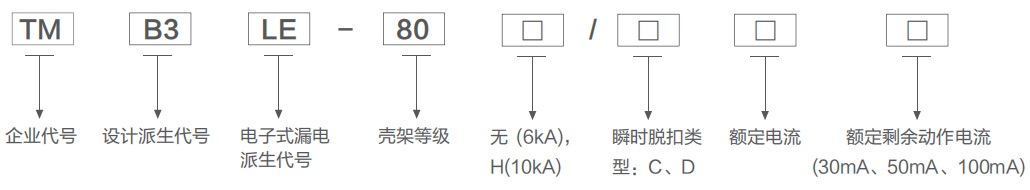

2. 型号含义
3. 符合标准
-GB/T 16917.1 家用和类似用途的带过电流保护的剩余电流动作断路器 (RCBO) 第 1 部分 : 一般规则
-IEC 61009-1 家用和类似用途的带过电流保护的剩余电流动作断路器 (RCBO) 第 1 部分 : 一般规则
4. 使用环境条件
◎ 周围空气温度 : 周围空气温度不低于 -5℃，不高于 +40℃，日平均值不超过 +35℃。
◎ 海拔：安装地点的海拔不超过 2000m。
◎ 大气条件 : 空气是清洁的，并且在最高温度 +40℃时，空气的相对湿度不超过 50%。在较低温度下可允许较高的相对湿度，例 如在 +20℃时，相对湿度不超过 90%。对由于温度变化可能偶尔产生适度的凝露，应注意采取适当的措施。
◎ 安装类别 : 安装类别为Ⅱ、Ⅲ类。
◎ 污染等级 : 污染等级为 2 级。
◎ 安装型式 : 采用标准导轨安装，导轨规格符合 GB/T 19334-2003 的附录 A A.1 TH35~7.5 型安装导轨的要求。
◎ 安装条件 : 安装场所的外磁场任何方向均不应超过地磁场的 5 倍，RCBO 一般应垂直安装，手柄向上为接通电源位置。安装处 应无显著冲击和振动，无腐蚀性和爆炸性气体存在。
◎ 接线方式 : 接线框螺钉压线式。

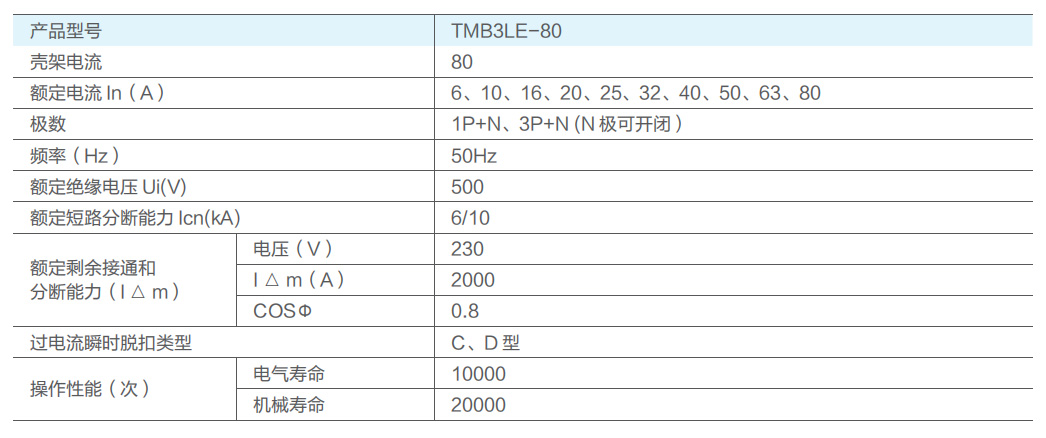

5. 主要特性

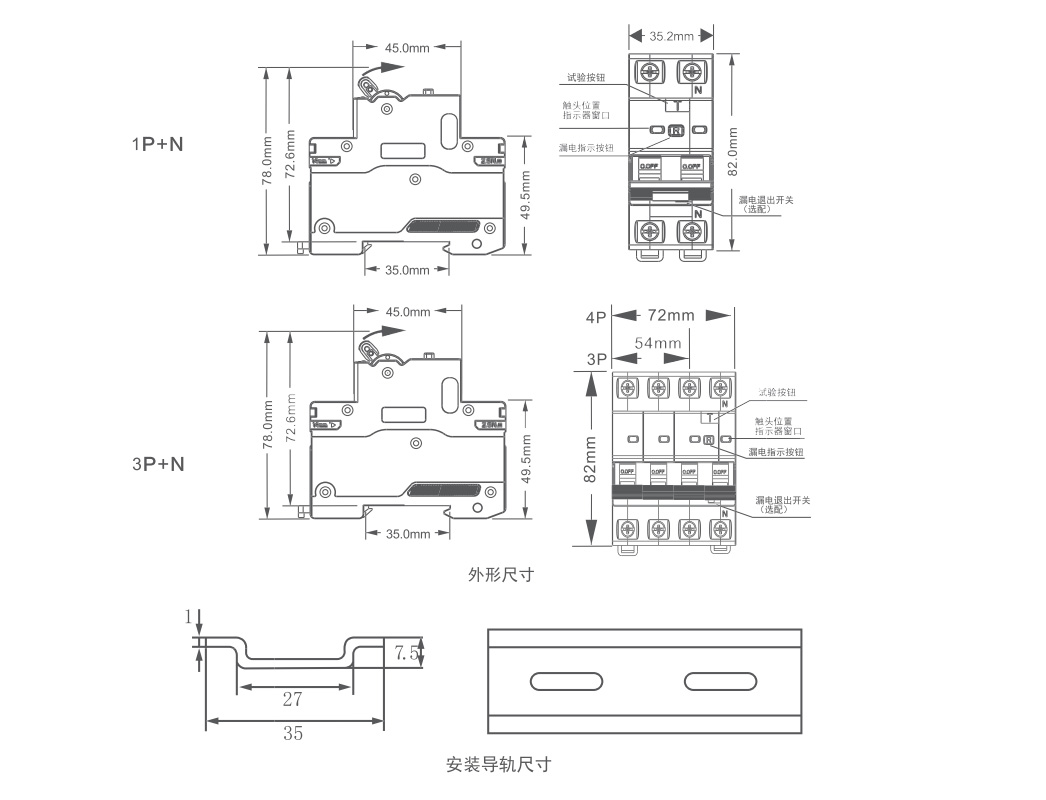

◎ 超小体积 : 一体式模块化设计 ,1P+N 宽度仅 36mm，3P+N 宽度仅 72mm;
◎ 性能可靠 : 机械寿命高达 20000 次 , 相较国内外产品提高一倍以上 ;
◎ 高安全性 : 分断能力可高达 10kA; ◎ 兼容性好 : 外形及安装符合模数化终端组合电器标准 , 导轨式安装 , 互换方便 ;
◎ 漏电退出 : 增加漏电“退出”“投入”键，可供专业供电检修人员在应急检修情况下使用退出漏电保护功能，检修后必须立即 投入漏电保护功能状态（可选配）
