光伏并网智能断路器

TMM3LZ 系列光伏并网智能断路器(山东标准)

光伏并网智能断路器采用剩余电流重合闸塑壳断路器作为主体 , 増加光伏专用的保护功能、HPLC 或 HPLC 双模通信功能、 电能质量监控功能与精确计量等电力物联网功能。用于光伏发电系统接入低压电网的断路器。

全国热线
0577-62217678

产品详情

1. 产品概述
光伏并网智能断路器采用剩余电流重合闸塑壳断路器作为主体 , 増加光伏专用的保护功能、HPLC 或 HPLC 双模通信功能、 电能质量监控功能与精确计量等电力物联网功能。用于光伏发电系统接入低压电网的断路器。

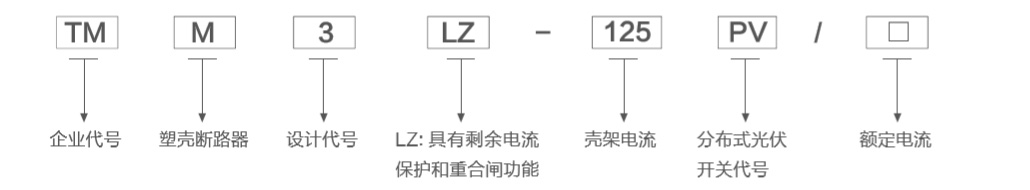

2. 型号含义

3. 符合标准
-GB/T 14048.1    低压开关设备和控制设备第 1 部分 : 总则
-GB/T 14048.2    低压开关设备和控制设备第 2 部分 : 低压断路器
-GB/T 32902       具有自动重合闸功能的剩余电流保护断路器(CBAR)。

4. 使用环境条件

◎ 环境温度 -25℃ ~+55℃;
 ◎ 相对空气湿度最湿月的平均最低温度不超过 25℃时,该月的月平均最大相对湿度不超过 90%,并考虑到因温度变化发生在产    品表面上的凝露;
 ◎ 海拔不超过 2000 米;
 ◎ 污染等级别 3 级;
 ◎ 安装类别Ⅲ;
 ◎ 安装场所的外磁场在任何方向不超过地磁场的 5 倍。

5. 主要特性
 本产品专为分布式光伏低压并网场景设计,为光伏低压并网提供完整的保护、远程控制、收据采集、电能质量监控等众多功能, 其主要功能如下:
 ◎ 被动式孤岛保护:当电网停电时,不依托逆变器本身的孤岛保护,切断光伏发电系统与低压配电网的连接,确保检修人员安全,     确保电网与用电设备安全;
 ◎ 双向过载保护、短路保护:无论是光伏发电侧还是低压电网侧出线短路,过载时断路器切断并网连接,起到保护系统稳定的作用;
 ◎ 光伏发电侧带电并网保护:同时检测断路器进线端与出线端电压,断路器处于分闸状态下,禁止光伏逆变器带电并网。只有检测到电网侧电压与频率均正常,且光伏侧无输出电压时才允许合闸;
 ◎ 高精度测量功能:量测发电功率、电压、电流、频率,为全台区电力供应与负荷响应提供数据支撑,测量精度 1 级;
 ◎ 过温度保护:六点进出线端接线铜牌温度监测另加断路器内部温度监测,全面检测产品应用安全性与健康度;
 ◎ 剩余电流监控与保护:双向剩余电流监控,出线漏电时,迅速切断并网,确保人员与光伏发电安全;
◎ 电能质量监控:对并网电压与电流谐波分析(19次电压谐波,40次电流谐波),电能质量评估,为考核发电质量 提供数据依据。

产品参数

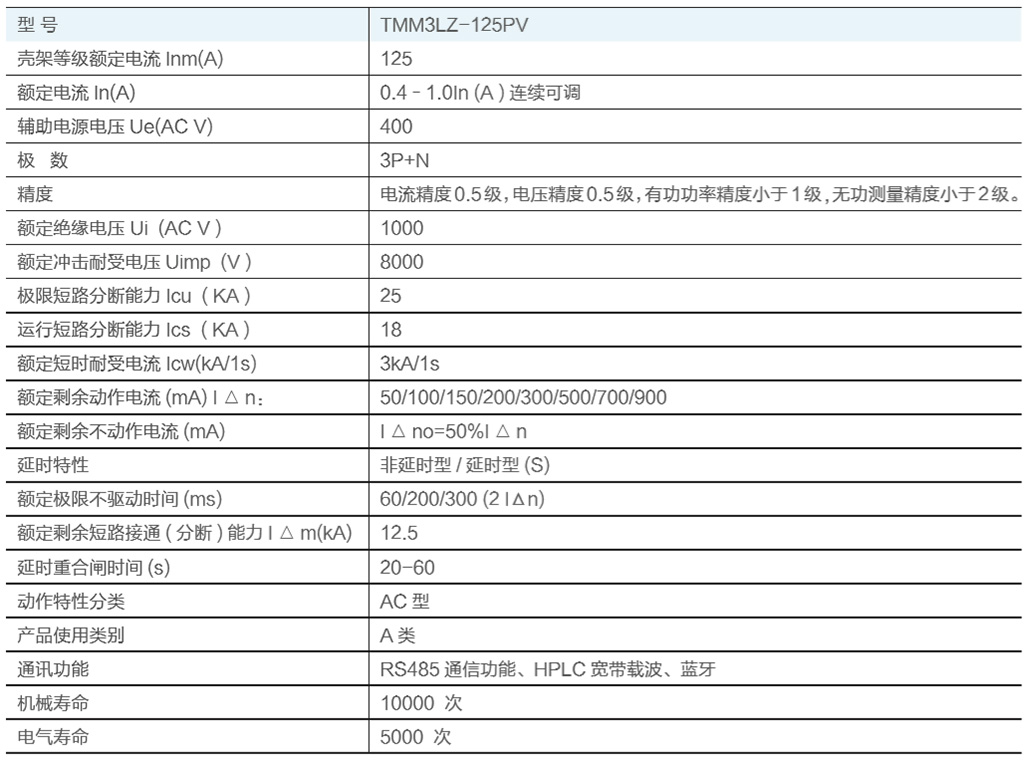

主要技术参数

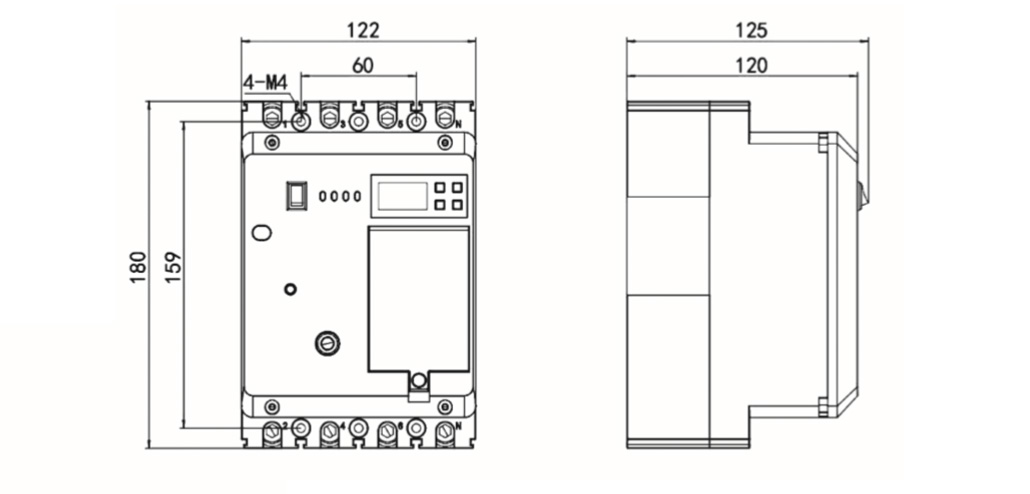

外形及安装尺寸(单位:mm)
