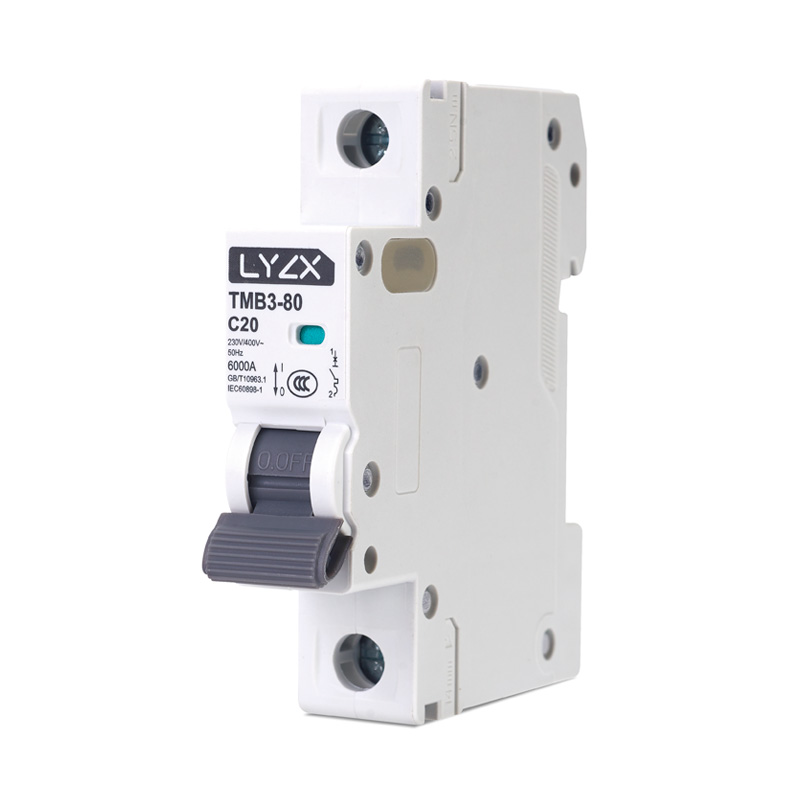

1. 产品概述
TMB3-80 系列小型断路器主要适用于交流 50Hz/60Hz，额定工作电压为 230V/400V 及以下，额定电流至 80A 的电路中 的过载、短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。
断路器适用于工业、商业、高层和民用住宅等各场所。
2. 型号含义
3. 符合标准
-GB/T 10963.1 家用及类似场所用过电流保护断路器 第 1 部分：用于交流的断路器
-IEC60898-1 家用及类似场所用过电流保护断路器第 1 部分 : 用于交流的断路器
4. 使用环境条件
◎ 正常工作温度 :-5℃ ~+40℃；
◎ 海拔高度 : 安装地点的海拔不超过 2000m；
◎ 安装类别 :III 级；
◎ 污染环境 :3 级；
◎ 安装方式 : 标准导轨安装。
5. 主要特性
TMB3-80 系列小型断路器由塑料外壳、操作机构、触头、灭弧系统、脱扣机构等组成。外壳采用了高阻燃高强度的特种塑料， 抗冲击能力强、绝缘性能好、重量轻，断路器操作机构的零件采用了高强度塑料制品。脱扣机构由双金属片过载反时限脱扣机构 和短路瞬动电磁机构两部分组成。
◎ 塑料外壳式断路器与脱扣器之间通过推杆进行联动。
◎ 断路器操作机构为带储能式自由脱扣机构，触头快速闭合，克服了因人力操作手柄速度快慢带来的不利影响，大大提高了产品 使用寿命；在正常工作时，触头只能停留在闭合或断开位置；
◎ 分断能力最高可达 10kA；
◎ 带指触防护组合型接线端子，安全性高；
◎ 壳体和部件均采用高阻燃、耐高温、耐冲击塑料制成；
◎ 产品体积小，重量轻，结构紧凑，模块化设计；
◎ 外型独特，合理的利用了空间布局；
◎ 产品采用导轨安装，方便省时。
