小型断路器

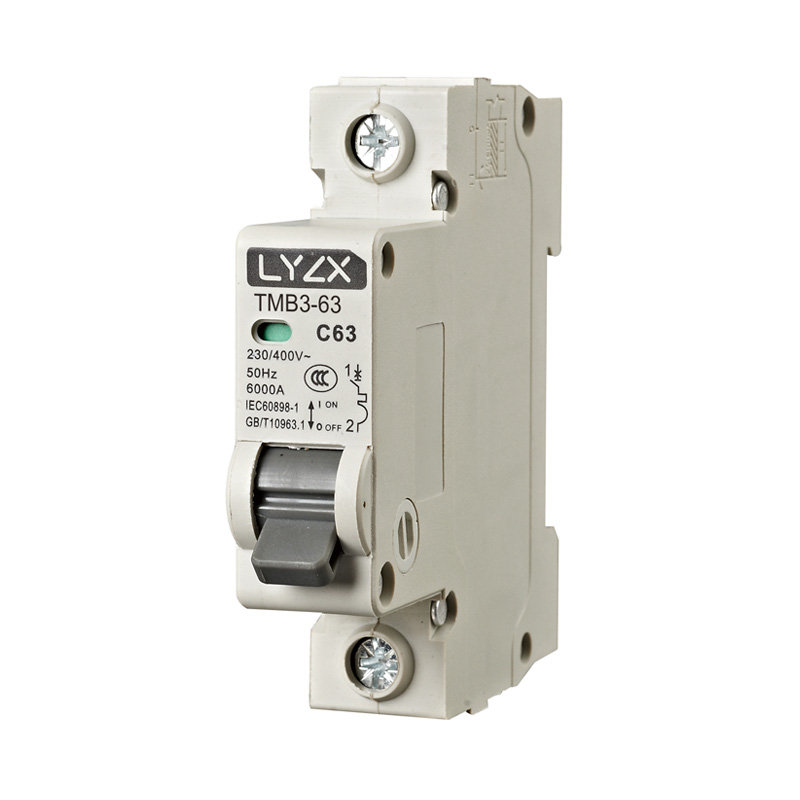

TMB3-63 系列小型断路器 ( 经济型 )

TMB3-63 系列小型断路器主要适用于交流 50Hz/60Hz,额定工作电压为 230V/400V 及以下,额定电流至 63A 的电路中 的过载、短路保护之用,也可以在正常情况下作为线路的不频繁操作转换之用。

全国热线
0577-62217678

产品详情

1. 产品概述
TMB3-63 系列小型断路器主要适用于交流 50Hz/60Hz,额定工作电压为 230V/400V 及以下,额定电流至 63A 的电路中 的过载、短路保护之用,也可以在正常情况下作为线路的不频繁操作转换之用。
断路器适用于工业、商业、高层和民用住宅等各场所。

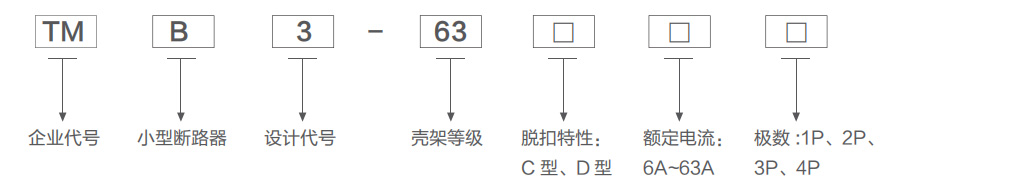

2. 型号含义

3. 符合标准
-GB/T 10963.1 家用及类似场所用过电流保护断路器 第 1 部分:用于交流的断路器
-IEC60898-1 家用及类似场所用过电流保护断路器第 1 部分 : 用于交流的断路器

4. 使用环境条件

◎ 正常工作温度 : -5℃ ~+40℃;
 ◎ 海拔高度 : 安装地点的海拔不超过 2000m;
 ◎ 安装类别 :III 级;
 ◎ 污染环境 :3 级;
 ◎ 安装方式 : 标准导轨安装。

5. 主要特性
 ◎ TMB3-63 系列小型断路器由塑料外壳、操作机构、触头、灭弧系统、脱扣机构等组成。外壳采用了高阻燃高强度的特种塑料, 抗冲击能力强、绝缘性能好、重量轻,断路器操作机构的零件采用了高强度塑料制品。脱扣机构由双金属片过载反时限脱扣机 构和短路瞬动电磁机构两部分组成。
 ◎ 塑料外壳式断路器与脱扣器之间通过推杆进行联动。 ◎ 断路器操作机构为带储能式自由脱扣机构,触头快速闭合,克服了因人力操作手柄速度快慢带来的不利影响,大大提高了产品 使用寿命;在正常工作时,触头只能停留在闭合或断开位置;
 ◎ 带指触防护组合型接线端子,安全性高;
 ◎ 壳体和部件均采用高阻燃、耐高温、耐冲击塑料制成;
 ◎ 产品体积小,重量轻,结构紧凑,模块化设计;
 ◎ 外型独特,合理的利用了空间布局;
 ◎ 产品采用导轨安装,方便省时。

产品参数

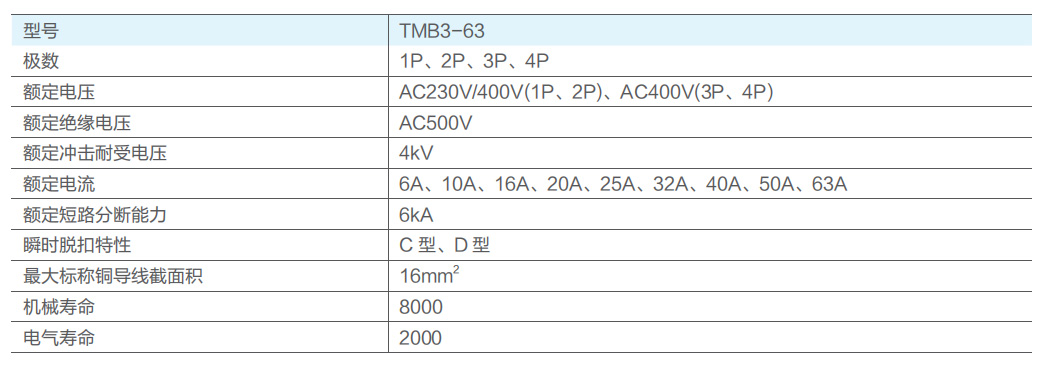

主要技术参数

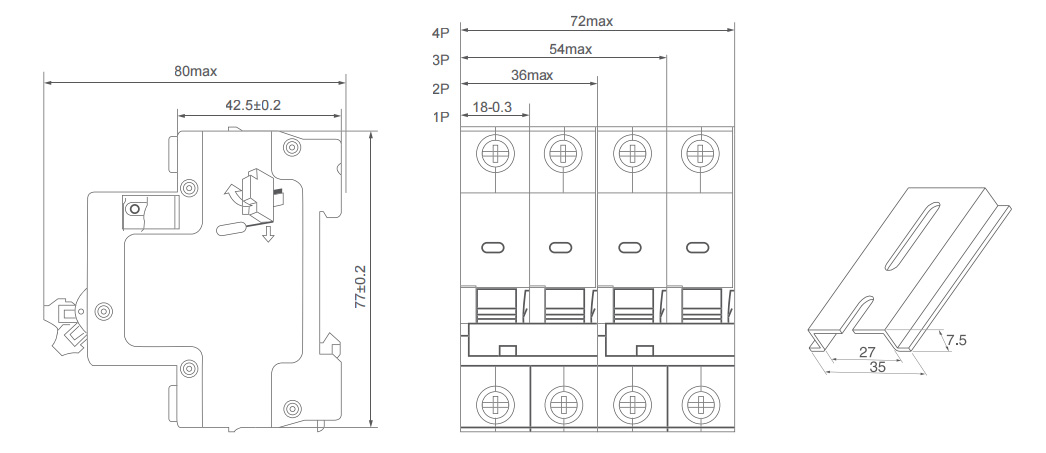

外形及安装尺寸 ( 单位:mm)
